Materiali magnetici

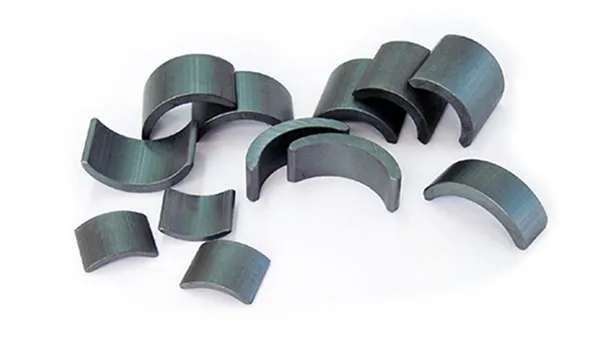

Magneti in ferrite (Magneti in ceramica)
Materiali magnetici
Magneti in ferrite (Magneti in ceramica)
I magneti in ferrite, noti anche come magneti in ceramica, sono apprezzati per la loro stabilità, resistenza alla corrosione ed economicità. Prodotti in forme cilindriche, rettangolari e ad anello, sono comunemente utilizzati nei motori elettrici, nei sensori, nei dispositivi medici, nei sistemi di stoccaggio dell'energia e nella tecnologia aerospaziale. La loro capacità di mantenere costanti le prestazioni magnetiche nel tempo li rende adatti ad applicazioni che richiedono affidabilità a lungo termine.
Richiedi un preventivo
Specifiche
| Grado | Remanenza | Coercitività | Coercitività instrinseca | Prodotto energetico massimo (BH)max |
| Br | HcB | HcJ |
| mT | kG | kA/m | kOe | kA/m | kOe | kJ/m³ | MGOe |
| Y8T | 200-235 | 2.0-2.35 | 125-160 | 1.57-2.01 | 210-280 | 2.64-3.52 | 6.5-9.5 | 0.8-1.2 |
| Y20 | 320-380 | 3.2-3.8 | 135-190 | 1.70-2.38 | 140-195 | 1.76-2.45 | 18.0-22.0 | 2.3-2.8 |
| Y22H | 310-360 | 3.1-3.6 | 220-250 | 2.77-3.14 | 280-320 | 3.52-4.02 | 20.0-24.0 | 2.5-3.0 |
| Y23 | 320-370 | 3.2-3.7 | 170-190 | 2.14-2.38 | 190-230 | 2.39-2.89 | 20.0-25.5 | 2.5-3.2 |
| Y25 | 360-400 | 3.6-4.0 | 135-170 | 1.70-2.14 | 140-200 | 1.76-2.51 | 22.5-28.0 | 2.8-3.5 |
| Y26H | 360-390 | 3.6-3.9 | 220-250 | 2.77-3.14 | 225-255 | 2.83-3.21 | 23.0-28.0 | 2.9-3.5 |
| Y27H | 370-400 | 3.7-4.0 | 205-250 | 2.58-3.14 | 210-255 | 2.64-3.21 | 25.0-29.0 | 3.1-3.7 |
| Y28 | 370-400 | 3.7-4.0 | 175-210 | 2.20-2.64 | 180-220 | 2.26-2.77 | 26.0-30.0 | 3.3-3.8 |
| Y30H-1 | 380-400 | 3.8-4.0 | 230-275 | 2.89-3.46 | 235-290 | 2.95-3.65 | 27.0-32.0 | 3.4-4.1 |
| Y30H-2 | 395-415 | 3.95-4.15 | 275-300 | 3.46-3.77 | 310-335 | 3.90-4.21 | 28.5-32.5 | 3.5-4.0 |
| Y32 | 400-420 | 4.0-4.2 | 160-190 | 2.01-2.38 | 165-195 | 2.07-2.45 | 30.0-33.5 | 3.8-4.2 |
| Y33 | 410-430 | 4.1-4.3 | 220-250 | 2.77-3.14 | 225-255 | 2.83-3.21 | 31.5-35.0 | 4.0-4.4 |
| Grado | Remanenza | Coercitività | Coercitività instrinseca | Prodotto energetico massimo (BH)max |
| Br | HcB | HcJ |
| mT | kG | kA/m | kOe | kA/m | kOe | kJ/m³ | MGOe |
| C1 | 230 | 2.3 | 148 | 1.86 | 258 | 3.5 | 8.36 | 1.05 |
| C5 | 380 | 3.8 | 191 | 2.4 | 199 | 2.5 | 27 | 3.4 |
| C7 | 340 | 3.4 | 258 | 3.23 | 318 | 4.00 | 21.9 | 2.75 |
| C8A | 385 | 3.85 | 235 | 2.95 | 242 | 3.05 | 27.8 | 3.5 |
| C8B | 420 | 4.2 | 232 | 2.913 | 236 | 2.96 | 32.8 | 4.12 |
| C9 | 380 | 3.8 | 280 | 3.516 | 320 | 4.01 | 26.4 | 3.32 |
| C10 | 400 | 4.0 | 288 | 3.617 | 280 | 3.51 | 30.4 | 3.82 |
| C11 | 430 | 4.3 | 200 | 2.512 | 204 | 2.56 | 34.4 | 4.32 |
| Dimensioni del magnete a blocco (L×L×H) (mm) |
| F12×7×3-7 | F45×25×3-20 |
| F12×12×2-7 | F47.6×9.5×3-15 |
| F12.8×9.8×2-7 | F47.6×22.2×3-17 |
| F13.3×7.8×2-6 | F49×19×3-20 |
| F14.8×9.5×2-6 | F50×19×3-20 |
| F16.9×9.6×2-6 | F50×25×3-20 |
| F18×13×2-7 | F50×50×3-24 |
| F18×15×Ø4.75×2-7 | F50.8×25.4×3-26 |
| F19×13×2-8 | F57.5×32.5×3-18 |
| F19×17.5×2-7 | F59×24×3-20 |
| F19.7×10×2-7 | F59.3×29.5×3-25 |
| F21×19×2-7 | F60×20×3-24 |
| F23.5×13.5×Ø5×2-8 | F60×25×3-20 |
| F24×13.4×Ø4.5×2-6 | F60×30×3-25 |
| F24×24×Ø5.5×2-18 | F75×50×3-23 |
| F24×24×Ø8×2-8 | F76×41×3-26 |
| F25×8×2-6 | F82×30.6×Ø6.3×3-20 |
| F25×10×2-6 | F85×65×3-28 |
| F25×10×Ø3.2×2-6 | F87×66×3-22 |
| F25×19×2-7 | F90×34×3-24 |
| F25×20×2-10 | F100×100×3-27 |
| F30×10×3-7 | F105×105×5-25 |
| F30×20×3-24 | F127×50×3-26 |
| F30×30×3-24 | F131×51×3-24 |
| F35×15×3-6 | F150×100×3-30 |
| F40×12×2-7 | F160×80×3-30 |
| F40×20×3-20 | F152.4×101.6×3-29 |
| F40×25×3-24 | F4'×3'×3-30 |
| F40×40×3-17 | F6'×2'×3-30 |
| F42×25×3-15 | F270×90×5-32 |
| F44×22×3-10 | |
| Dimensioni del magnete a disco (D×H) (mm) |
| Ø5×2-8 | Ø25×2-10 |
| Ø6×2-8 | Ø25.4×2-10 |
| Ø6.35×2-8 | Ø25×3-17 |
| Ø7.5×2-14 | Ø27×3-3.2 |
| Ø8×2-10 | Ø28×3-16 |
| Ø9.4×2-9 | Ø29.8×2-12 |
| Ø10×2-15 | Ø30×3-20 |
| Ø10.5×2-10 | Ø32×3-17 |
| Ø12×2-6 | Ø34.5×3-18 |
| Ø12.5×2-6 | Ø36×3-12 |
| Ø13×2-6 | Ø38×3-20 |
| Ø13.5×2-6 | Ø39×3-10 |
| Ø14×2-6 | Ø40×3-16 |
| Ø15×2-8 | Ø43.5×3-16 |
| Ø15.7×2-8 | Ø45×3-16 |
| Ø16×2-6 | Ø50×3-20 |
| Ø16.38×2-11 | Ø51×3-18 |
| Ø17.5×2-6 | Ø53×3-12 |
| Ø18×2-10 | Ø55×3-20 |
| Ø19×2-10 | Ø70×3-17 |
| Ø20×2-10 | Ø72×3-16 |
| Ø21.6×2-10 | Ø75×3-23 |
| Ø22×2-28 | Ø80×3-29 |
| Ø23×2-10 | Ø86×3-23 |
| Ø23.7×2-10 | Ø121×3-24 |
| Ø24.6×2-10 | Ø127×3-29 |
| Dimensioni del magnete a disco (D×H) (mm) | Dimensioni del magnete ad anello (D×d×H) (mm) | Dimensioni del magnete a blocco (L×L×H) (mm) |
| Ø4×8.7 | Ø3.6×0.98×4.2 | F9×9×50(N.S) |
| Ø6×3.4 | Ø10x2.2x5 | F13x5x5 |
| Ø8×4-5 | Ø10×4.2×14.5 | F13×8×4.5 |
| Ø9.4×11.3-14.7 | Ø10.16×2.36×5 | F16.9×9.6×4.9 |
| Ø10×4-8 | Ø10.67×2.92×6.1 | F18×15×4.8×Ø4.6 |
| Ø11.1×4.75 | Ø12×(F3.2×3.2)×12 | F20×10×4-5 |
| Ø11.5×4 | Ø12.4×5.8×11.2 | F20×14×3.8×Ø4.0 |
| Ø12×4-12 | Ø12.7×2.36×6.35 | F22×16×7 |
| Ø12.5×4-6 | Ø14×4×3 | F23.5×7.7×4.8 |
| Ø12.7×6.35 | Ø15×10×5 | F24×14×Ø4.5×5 |
| Ø14.5×6.6 | Ø14.9×7.6×14 | F25.4×19.05×4.75×Ø7.11 |
| Ø14.9×5.2 | Ø15×00×5-7 | F26×4x5 |
| Ø16.4×4 | Ø17.35×4×5 | F28×15×5 |
| Ø17.5×4 | Ø9.5×6×3.5 | F29.5×29.5×5 |
| Ø17.5×5 | Ø19.56×13.6×9.26 | F30×10×3 |
| Ø19×7.8 | Ø20×Ø5.3-11.3×4 | F32×8×5 |
| Ø19.65×5 | Ø20×4×4 | F47×21×10 |
| Ø20×3-5 | Ø20×9×5 | F50×14×10 |
| Ø22×4 | Ø20×13.6×9.25 | F50×15×6 |
| Ø24.7×3.75 | Ø21.85×15.5×5.5-15 | F50×50×3 |
| Ø25×3 | Ø22×6×10 | F54×13×10(N.S) |
| Ø25.4×4.76-6 | Ø22×16×5 | F70×16×10(N.S) |
| Ø28.6×4.75 | Ø23.75×4.15×5 | |
| Ø35×3 | Ø24.7×4.15×5 | |
| | Ø24.3×Ø7.1×9.5×7×2.5 | |
| | Ø30×20×5 | |
| | Ø37×17×14 | |
| | Ø38×28×5 | |
| | Ø54.05×38.5×25 | |
| | Ø79.68×45.9×12.7 | |
| Dimensioni del magnete ad anello (D×d×H) (mm) |
| Ø8×3×2-9 | Ø20×4.3×2-10 | Ø30×9.65×3-20 |
| Ø9.4×4×2-9 | (ID con scanalatura fronte retro) | Ø30×10.4×3-20 |
| Ø10×3×2-6 | Ø20×12×4 | Ø30×12×3-20 |
| Ø10×4×2-6 | Ø20.5×9.5×2-9 | Ø30×12.5×3-20 |
| Ø10×4.5×2-10 | Ø20.5×10×2-9 | Ø30×15×3-20 |
| Ø10×5×2-6 | Ø21.2×12×2-10 | Ø30×16×3-20 |
| Ø10×5.5×2-6 | Ø21.6×5.5×2-10 | Ø30×18×3-20 |
| Ø10×6×2-6 | Ø21.6×13×2-10 | Ø30×20×3-20 |
| Ø11.5×5×2-6 | Ø22×7.32×2-10 | Ø30×24×3-20 |
| Ø11.75×7×2-6 | Ø22×8×2-10 | Ø32×8×3-17 |
| (OD with groove) | Ø22×10×2-10 | Ø32×8.5×3-17 |
| Ø12.1×3×2-6 | Ø22×11.5×2-10 | Ø32×9.5×3-17 |
| Ø12.5×3.5×2-6 | Ø22×12×2-10 | Ø32×12.5×3-17 |
| Ø13×8×2-6 | Ø22.8×13×2-10 | Ø32×15.3×3-17 |
| Ø13.1×2.6×2-6 | Ø23×4.3×2-10 | Ø32×16×3-17 |
| Ø13.5×5.5×2-6 | Ø23×6×2-10 | Ø32×18×3-17 |
| Ø13.5×8.5×2-6 | Ø23×7.32×2-10 | Ø32×19×3-17 |
| Ø13.5×5×2-6 | Ø23×10×2-10 | Ø32×20×3-17 |
| Ø13.35×6.4×1.96 | Ø23.7×14×2-10 | Ø32×20.75×3-17 |
| Ø13.8×5×2-6 | Ø24×14.1×2-10 | Ø32×22×3-17 |
| Ø13.8×5.5×2-6 | Ø24×F15×F8×3-10 | Ø34.5×12×3-18 |
| Ø13.8×7.5×2-6 | Ø24.3×F15×F8×3-10 | Ø34.5×10×3-18 |
| Ø14×F3.3×2-8 | Ø24.6×8×2×3-10 | Ø35.8×22×3-20 |
| Ø14×3×2-6 | Ø24.6×15×2×3-10 | Ø35.8×18×3-20 |
| Ø14×4×2-6 | Ø25×19×3-5 | Ø35.8×25×3-20 |
| Ø14×5×2-6 | Ø25.4×5×2-10 | Ø36×12.5×3-12 |
| Ø14×5.5×2-6 | Ø25.4×5.5×2-10 | Ø36×15×3-12 |
| Ø15×6×2-8 | Ø25.4×6×2-10 | Ø36×15.36×3-12 |
| Ø15×6.5×2-8 | Ø25.4×7.5×2-10 | Ø36×16×3-12 |
| Ø15×10×2-8 | Ø25.4×11×2-10 | Ø36×18×3-12 |
| Ø15.06×9.525×2-8 | Ø25.4×12.5×2-10 | Ø36×19×3-12 |
| Ø16×4.5×2-6 | Ø25.4×13×2-10 | Ø38×14×3-20 |
| Ø16×5.5×2-6 | Ø26.2×12.3×2-10 | Ø38×18×3-20 |
| Ø16×7×2-6 | Ø26.9×5.5×2-10 | Ø39×22.5×3-10 |
| Ø16×7.5×2-6 | Ø27×12.5×2-10 | Ø40×12.5×3-16 |
| Ø16×11×2-6 | Ø27×5×2-10 | Ø40×15×3-16 |
| Ø16.3×6×2-6 | Ø27×17×2-10 | Ø40×18×3-16 |
| Ø17.5×7.5×2-6 | Ø28×5×2-10 | Ø40×19×3-16 |
| Ø17.5×9×2-6 | Ø28×5.5×2-10 | Ø40×22×3-16 |
| Ø17.5×11×2-8 | Ø28×6.5×2-10 | Ø40×22.5×3-16 |
| Ø18×3.5×2-10 | Ø28×10×3-16 | Ø40×25×3-16 |
| Ø18×4.2×2-10 | Ø28×14×2-10 | Ø40×26×3-16 |
| Ø18×4.3×2-10 | Ø28.5×5.5×2-9 | Ø40×28×3-16 |
| Ø18×6×2-10 | Ø28.5×10×2-10 | Ø43.5×31×3-16 |
| Ø18×6.5×2-10 | Ø28.8×13.3×2-6 | Ø45×18×3-16 |
| Ø18×7×2-10 | Ø29.8×8.5×2-12 | Ø45×19×3-16 |
| Ø18×8.5×2-10 | Ø29×10×2-10 | Ø45×20.3×3 |
| Ø18×11.5×2-10 | Ø29×5.3×2-10 | Ø45×22×3-16 |
| Ø19×6.5×2-10 | Ø30×8×2-10 | Ø45×23×3-16 |
| Ø19×11.5×2-10 | Ø30×8.5×2-10 | Ø45×24×3-16 |
| Ø20×10×2-10 | Ø30×9×2-10 | Ø45×29×3-16 |
| Dimensioni del magnete ad anello (D×d×H) (mm) |
| Ø45×30×3-16 | Ø80×32×3-29 | Ø134×56×5-27 |
| Ø48×22×3-18 | Ø80×36×3-29 | Ø134×57×5-27 |
| Ø48×24×3-18 | Ø80×40×3-29 | Ø134×73×5-27 |
| Ø48×28×3-18 | Ø80×43×3-29 | Ø134×75×5-27 |
| Ø50×9×3-20 | Ø80×58×3-29 | Ø140×57×5-27 |
| Ø50×10×3-20 | Ø84×32×3-23 | Ø140×60×5-27 |
| Ø50×16×3-20 | Ø84×42×3-23 | Ø140×70×5-27 |
| Ø50×22×3-20 | Ø86×32×3-23 | Ø140×75×5-27 |
| Ø50×24×3-20 | Ø86×32.5×3-23 | Ø140×80×5-27 |
| Ø50×26×3-20 | Ø86×35×3-23 | Ø140×85×5-27 |
| Ø50×35×3-20 | Ø86×36×3-23 | Ø145×56 5-27 |
| Ø51×22×3-18 | Ø86×40×3-23 | Ø145×57×5-27 |
| Ø51×24×3-18 | Ø86×42×3-23 | Ø145×60×5-27 |
| Ø51×26×3-18 | Ø86×45×3-23 | Ø145×65×5-27 |
| Ø51×34.6×3-18 | Ø86×56×3-23 | Ø145×70×5-27 |
| Ø51×36×3-18 | Ø90×32×3-23 | Ø145×75×5-27 |
| Ø51×37×3-18 | Ø90×36×3-23 | Ø145×80×5-27 |
| Ø53×20.3×3-12 | Ø90×40×3-23 | Ø145×86×5-27 |
| Ø53×24×3-12 | Ø90×42×3-23 | Ø156×40×5-27 |
| Ø53×25.4×3-12 | Ø90×43×3-23 | Ø156×55×5-27 |
| Ø53×30×3-12 | Ø90×45×3-23 | Ø156×56×5-27 |
| Ø55×20×3-20 | Ø90×50×3-23 | Ø156×60×5-27 |
| Ø55×15×3-20 | Ø96×40×3-28 | Ø156×65×5-27 |
| Ø55×22.5×3-20 | Ø96×56×3-28 | Ø156×75×5-27 |
| Ø55×24×3-20 | Ø100×32×5-27 | Ø156×70×5-27 |
| Ø55×25×3-20 | Ø100×36×5-27 | Ø156×73×5-27 |
| Ø55×26×3-20 | Ø100×40×5-27 | Ø156×80×5-27 |
| Ø55×30×3-20 | Ø100×45×5-27 | Ø156×83.5×5-27 |
| Ø60×24×3-20 | Ø100×50×5-27 | Ø156×86×5-27 |
| Ø60×25×3-20 | Ø100×57×5-27 | Ø156×89×5-27 |
| Ø60×26×3-20 | Ø100×60×5-27 | Ø156×100×5-27 |
| Ø60×29×3-20 | Ø100×70×5-27 | Ø160×57/70×5-25 |
| Ø60×30.5×3-20 | Ø100×78×5-27 | Ø165×56×5-28 |
| Ø60×32×3-20 | Ø102×42×5-23 | Ø165×60×5-28 |
| Ø60×33×3-20 | Ø102×43×5-23 | Ø169×72.5×5-29 |
| Ø60×40×3-20 | Ø102×4 5×5-23 | Ø169×86×5-29 |
| Ø60×43×3-20 | Ø102×51×5-23 | Ø181×56×5-29 |
| Ø61×24×3-15 | Ø102×57×5-23 | Ø181×57×5-29 |
| Ø61×32×3-15 | Ø102×60×5-23 | Ø181×73×5-29 |
| Ø63×42×3-20 | Ø102×75×5-23 | Ø181×83.5×5-29 |
| Ø65×24×3-21 | Ø109×45×5-28 | Ø181×86/90×5-29 |
| Ø65×25×3-21 | Ø109×60×5-28 | Ø181×95×5-29 |
| Ø65×32×3-21 | Ø110×38×5-21 | Ø193×80×5-27 |
| Ø68×32×3-15 | Ø110×43×5-21 | Ø193×83.5×5-27
(with Ø12.7×2 buchi) |
| Ø68×40×3-15 | Ø110×45×5-21 |
| Ø68×42×3-15 | Ø110×50×5-21 | Ø193×86/89×5-27 |
| Ø70×16×3-17 | Ø110×51×5-21 | Ø193×110×5-27 |
| Ø70×20×3-17 | Ø110×57×5-21 | Ø193×122×5-27 |
| Ø70×30.5×3-17 | Ø110×60×5-21 | Ø200×83×5-27 |
| Ø70×32×3-17 | Ø115×43×5-23 | Ø200×86×5-27 |
| Ø70×56×3-17 | Ø115×45×5-23 | Ø200×95×5-27 |
| Ø70×40×3-17 | Ø115×57×5-23 | Ø200×100×5-27 |
| Ø71×40×3-17 | Ø115×58.7×5-23(ovale) | Ø200×110×5-27 |
| Ø71×30.5×3-17 | Ø115×60×5-23 | Ø200×120×5-27 |
| Ø71×32×3-17 | Ø115×67×5-23 | Ø206×88.9×5-30 |
| Ø72×30.5×3-16 | Ø115×80×5-23 | Ø206×89×5-30 |
| Ø72×32×3-16 | Ø121×45×5-24 | Ø206×118×5-30 |
| Ø72×38×3-16 | Ø121×57×5-24 | Ø210×86×5-30 |
| Ø72×40×3-16 | Ø121×60×5-24 | Ø210×118×5-30 |
| Ø75×32×3-23 | Ø121×65×5-24 | Ø210×110×5-30 |
| Ø75×40×3-23 | Ø127×57×5-29 | Ø220×86×5-30 |
| Ø75×50×3-23 | Ø127×60×5-29 | Ø220×110×5-30 |
| Ø75×56×3-23 | Ø134×60×5-27 | Ø220×122×5-30 |
| | | Ø225×120×5-30 |
